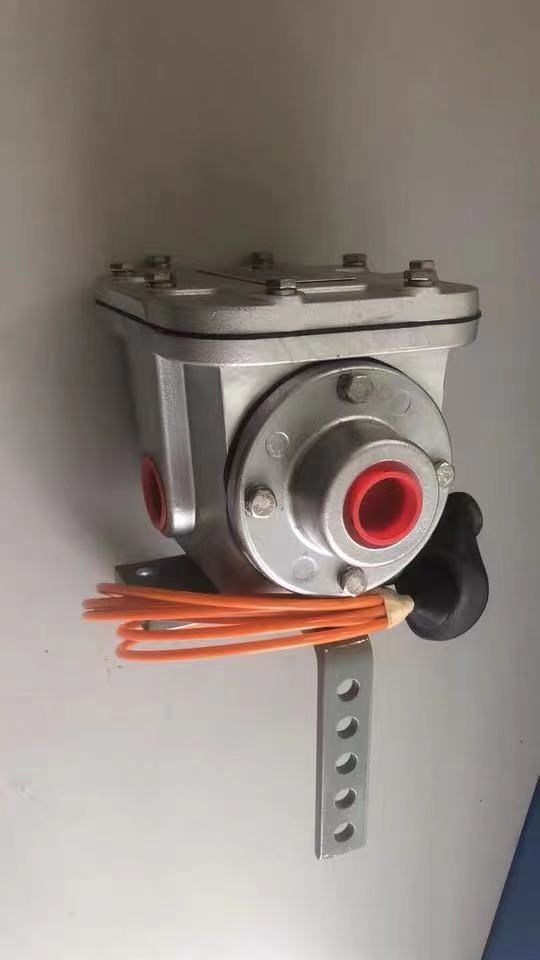

DB-100撕裂開關

    在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。

    撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。

    二、特點

    ?結構簡單、牢固，不需維護。

    ?帶防腐層的鑄鋁外殼。

    ?重載微型開關觸點。

    ?作用力只需0.9kg即可觸發開關。

    三、技術參數

    ?-B型，2個進口歐姆龍微動開關，

    ?殼體防塵、防雨、適合室內外安裝；

    ?一常開、一常閉、配用四芯電纜、長1.5m，線色紅蘭為常開、黑白為常閉；

    ?開關額定值為20A、125,250V或480VAC。

    ?開關可根據需要接成常開或常閉形式。

    四、安裝與調試

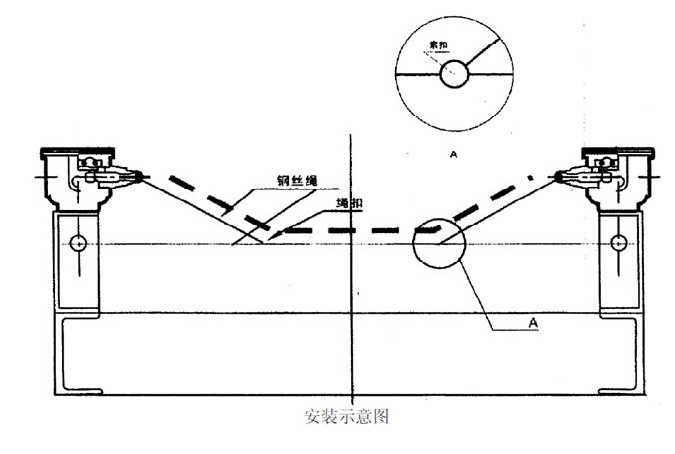

    ?撕裂開關設置在受料段膠帶下緩沖托輥之間。

    ?按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

    ?掛上攔索：一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開關支架中間的圓孔待用。

    ?安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。

    ?收緊雙方支架中間孔內的攔索然后扣死索扣。

    ?攔索的松緊：一般作用在0.9kg即可觸發開關為宜。

    ?膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。
