單種物料

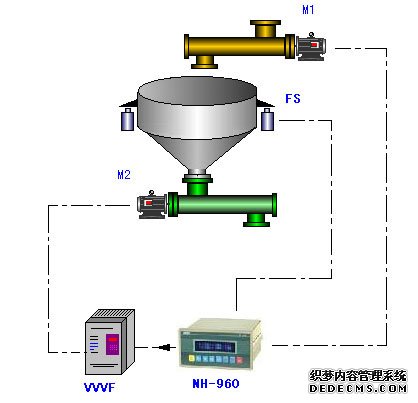

一．儀表控制原理圖：

二．儀表調試步驟：

1．儀表分辨率檢查：秤體額定倉重時的AD值與空倉時的AD值差為實際的分度數(此分度數應大于10000)。

2．現場干擾問題處理：當秤不工作時，進行儀表“接口測試“功能，查看當前顯示的AD數據波動是否過大。(AD值波動應小于5個)

3．下料時干擾檢測：手動啟動變頻器輸出一固定頻率，使用下料速度接近正常下料速度，查看當前倉重是否為單向的減小。如出現倉重時大時小現象，應檢查外部秤體振動是否過大，引起重量信號波動、由于電機或變頻器工作時干擾帶來的AD值波動。

4．下料檢查：根據正常下料量計算出每秒流量，每秒下料量對應AD數應大于實際的AD的波動值。

   注：當2、3步已經達到要求時，第4步不能滿足時，應為秤體與下料量的配合問題

5．儀表內部參數調整：內部流量主要調整參數-流量核算周期(FliT)、控制周期(ConT)、DA最大調整量(MaDA)、比例系數(Kp)、積分系數(Ki)。

   a) 手動測試：設置流量核算周期為20，手動啟動變頻器輸出一固定頻率后，查看當前倉重、流量波動是否可以滿足要求，流量是否穩定。完成此步后，進行下一步。

   b) 儀表測試：將變頻器改為儀表控制，依據以下原則調整參數，調整流量穩定性、反應速度。

   * 流量核算周期：初次調試時，流量核算周期應設置大一些(10-20s)，此數設置越大，流量越穩定。

   * 控制周期：控制周期應為秤反應速度的整數倍，初次調試時，控制周期可以設置的大一些(3-6s)?？刂浦芷谠酱?/span>反應越慢。

   * DA最大調整量：初次使用時，DA最大調整量可以設置的小一點(1-2%)。此值越小，每次調整的最大值越小，反應越慢。

   * 比例系數、積分系數：初次使用時，比例、積分系數可以使用初始值或小于初始值，保證每次調整量盡量小，使用秤下料穩定。此值設置越小反應越慢，越穩定。
